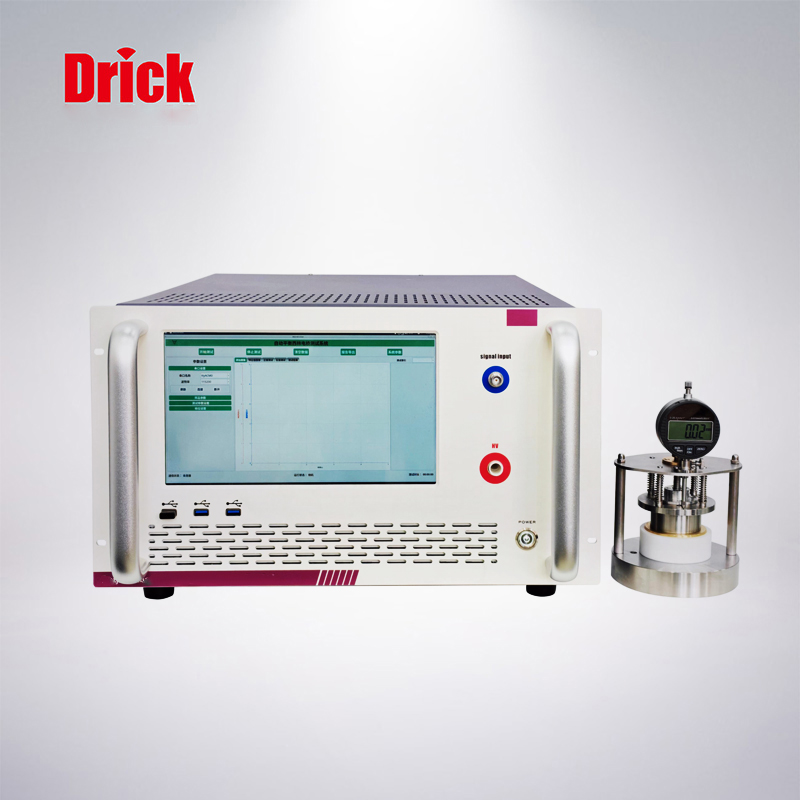

自动平衡西林电桥是专为高压设备介电性能检测设计的专业仪器，核心用途是精准测量挤包绝缘电缆、高压电容器、变压器套管等高压器件的介电损耗(简称“介损”)与阻抗参数，同时可同步计算功率因数，为设备绝缘状态评估提供关键数据支撑。
18678650712
自动平衡西林电桥是专为高压设备介电性能检测设计的专业仪器，核心用途是精准测量挤包绝缘电缆、高压电容器、变压器套管等高压器件的介电损耗(简称“介损”)与阻抗参数，同时可同步计算功率因数，为设备绝缘状态评估提供关键数据支撑。该仪器基于“桥式电路+矢量测量技术”的复合原理运作，突破传统电桥的测量局限，不仅能稳定分析容性负载(如电缆绝缘层)的介损特性，还可精准捕捉感性负载(尤其是高压旁路电抗器)的阻抗变化，覆盖电力行业主流高压设备的检测需求。
在测量性能方面，其精度与稳定性已达到行业领先水平:介损测量误差≤0.5%、阻抗测量误差≤1%，长期运行漂移量<0.1%/月，相关指标已通过国家计量科学研究院(NIM)、德国联邦物理技术研究院(PTB)等国内外权威计量机构的认证，完全满足GB/T11017、IEC 60840等电力行业高精度检测标准。
用户可以手动和自动模式之间进行选择。手动模式保证快速的测量，而自动模式则支持完全的自动化试验序列。
内置的工业计算机具有标准的接口(如USB)，使得测量结果，和相关设定的非常方便，以供进一步的分析和报告。
【产品参数】
1、测试电压：0-10kV
2、tanδ分辨率：0.0001
3、电容测量范围：lpf-luf
4、西林模块重量：≤25kg
5、计算机接口：应支持RS232接口
6、计算机：配备可满足设备数据记录分析的计算机1台
7、软件：标配内核汉化的中文操作与记录软件
8、符合标准：符合GB5654,GB/T1409,GBT1693
9、温度范围：室温-160°C
10、可测样品：4-10cm直径片状试样
11、高压电极直径与表面积：不小于98 mm(75.43 cm2)
12、测量电极直径与表面积：不小于50mm(19.6cm2)
13、电极材料：不锈钢1Cr13Ni9Ti精面面磨
14、电极间距：不大于6mm
15、测试厚度表精度：不大于0.01mm
16、电极加热功率：不大于2*500W
17、加热时间：不大于30min
18、电极压力：0~1.0Mpa连续可调
19、最大测量电压：2000V
20、真空度：电极可抽真空至1000Mpa
21、温控主机重量：不大于15kg
【附件】
1、主机 1 台
2、测试电极 1 台
3、地线 2 根
4、电源线 2 根
5、测试线缆 若干
6、说明书 1 份
注：因技术进步更改资料，恕不另行通知，产品以后期实物
